產品概述：

      籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
工作原理：
      當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

適用范圍：

      本公司生產的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：
      化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
      化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
      制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
      食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。

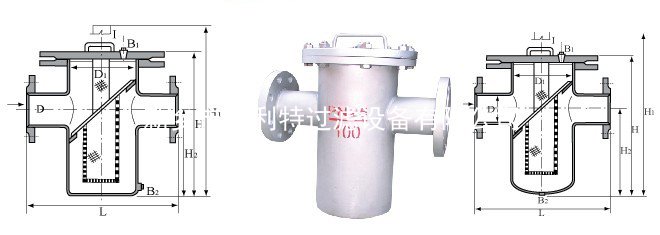

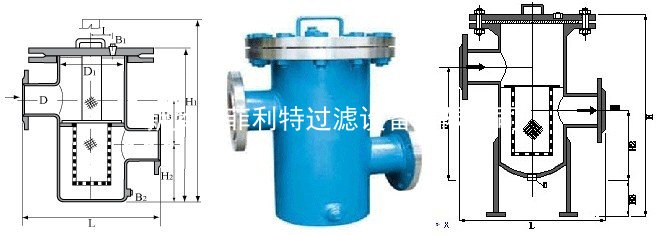

 1.直通平底籃式過濾器(SN1型)                                    2.直通弧底籃式過濾器(SN2型)

3.高低接管平底籃式過濾器(SG1型)                                4.高低接管弧底籃式過濾器(SG2型)

主要技術參數：

型號	SN    SG	環境溫度	CS:-30℃～+350℃ SS:-80℃～+480℃
規格	DN32～500 GB81～59 PN 0.6～5.0   FF  RF	螺帽螺栓	20# 304 304L 316 316L
殼體材質	A3 304 304L 316 316L H62 襯里	連接方式	法蘭連接 對焊連接 螺紋連接
過濾精度	10～300(目/in)	法蘭標準	HG GB SH HGJ JB ANSI  JIS
密封墊片	丁晴橡膠  聚四氟乙烯 金屬墊片	設計檢測標準	GB150-98      HGJ532-91
濾芯材質	304  304L  316  316L	外表	CS:Paint      SS:No Pain

規格尺寸：



公稱直徑 DN	結構尺寸
	L	H	H1	D
25	180	260	160	Φ76
32	200	270	160	Φ76
40	260	300	170	Φ108
50	260	300	170	Φ108
65	330	360	210	Φ133
80	340	400	250	Φ159
100	400	470	300	Φ219
125	480	550	360	Φ273
150	500	630	420	Φ273
200	560	780	530	Φ325
250	660	930	640	Φ426
300	750	1200	840	Φ478
