反沖洗過濾器每個濾芯的反沖洗時間可根據工藝變化自動調整，滿足后排污閥關閉，純凈水過濾器濾芯的反沖洗過程結束，齒輪馬達在此驅動沖洗臂轉動，對下一個濾芯進行反沖洗，排污閥再次開啟，以此類推，對每個(組)濾芯進行反沖洗。

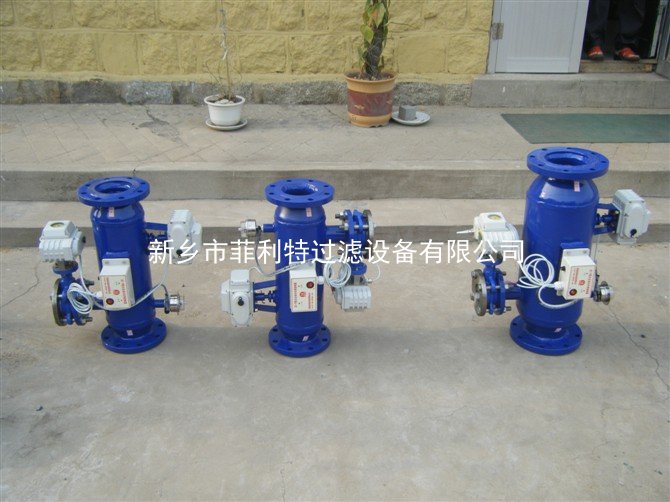

　　自動反沖洗過濾器

　　反沖洗過濾器工作原理

　　1、流動方向：被過濾的液體從筒體的下部N2口進入過濾器，經過下固定板進入濾芯內側流向外側，并從筒體中部N1口流出過濾器，反沖洗排除的污染物從排污口N3排出。

　　2、過濾過程：液體從濾芯內側(污染側)流向外側(清潔側)過程中，固體顆粒被截留在濾芯內側，隨著污染物的增多，過濾器污染側和清潔測之間的壓差也逐漸增大，當壓差達到設定值(設定值可以是經驗值或調試值)時，過濾器開始自動反沖洗工作過程。

　　3、反沖洗過程：減速機通過中間連接軸驅動旋轉臂旋轉，由紅外對設定位控制旋轉臂的角度，使之與被清洗濾芯對準。排污閥開啟，使被清洗濾芯外側(清洗側)與排污口之間形成壓力差值。在壓力差的作用下，清洗液流從被清洗濾芯的外側，進行反沖洗，累積在濾芯內側的污染物被沖掉并通過排污口N3排出過濾器。

　　整個反沖洗過程的一個周期沖洗的組數為N-1組，一個周期結束，旋轉臂自留在N-1的位置，等待下一周期沖洗。由于反沖洗是一個(組)濾芯一個(組)濾芯的沖洗過程，因此在反沖洗過程中，過濾器仍然保持液流連續的過濾狀態。

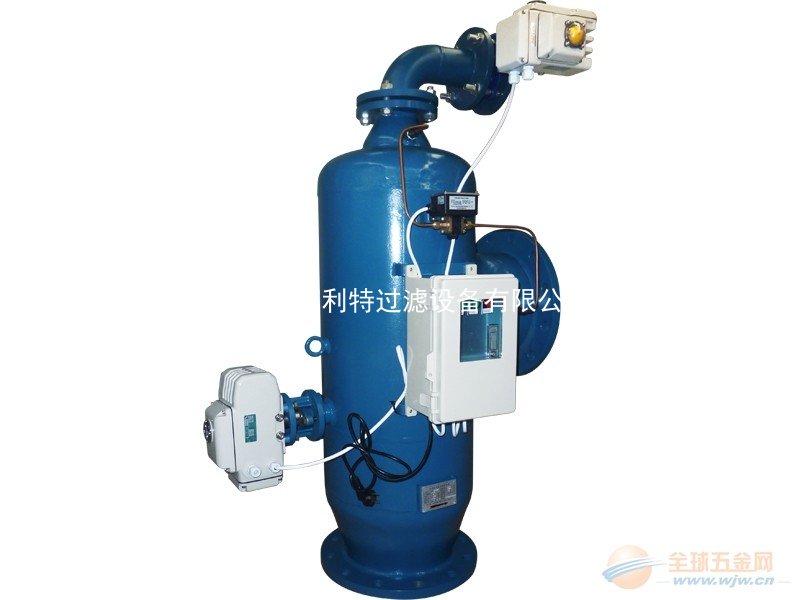

自動反沖洗過濾器

　　反沖洗過濾器設計特點

　　1、可適用于高速大流量，低粘度的液體過濾，單一系統處理量可達1600m3/h

　　2、光滑的管和管口連接，避免死角。降低壓降，濾網采用不銹鋼模型濾網，以滿足不同的應用要求。

　　3、反沖洗過程中，各過濾筒依次進行反沖洗操作。

　　4、確保濾網安全、高效清洗，而其他濾筒不受影響，繼續過濾。

　　5、過濾設備易損件少，無耗材，運行維護費用低。

　　6、配有彩色液晶顯示，能顯示進、出口壓力和壓差曲線以及設備運行的各種工況。

　　7、可自動控制反沖洗時間。

　　8、高靈敏度的紅外對射控制，將旋轉臂的旋轉度提高4倍，從而降低了反沖時間及反沖耗水量。

　　9、工業控制計算機系統配有網卡，可實現遠程觀察和控制。

　　10、標準工業過程控制DCS接口，可與集中控制連接。

　　11、USB接口可外接鍵盤、鼠標，對系統參數進行調整。

　　12、可提供系統過壓報警，設備故障和系統鼓掌自診斷提示功能。

　　自動反沖洗過濾器應用范圍

　　石化、化工循環水、冷凝水、冷卻水、油田或石油平臺油進注水、注劑的過濾，作為UF/RO保安過濾器、煉鋼廠、發電廠、汽車制造廠部件沖洗過濾等。
