原理概述
重力無閥過濾器主要用于去除水中懸浮物,其工作原理：
過濾時的流程是：經沉淀或澄清后的清水，經配水槽1、U形管2，進入虹吸上升管3，再由頂蓋4內的布水擋板5均勻地布水于濾料層6中，水自上而下通過濾料層過濾，過濾水從小阻力配水系統7進入集水區8后，通過連通渠9流到?jīng)_洗水箱——即出水箱10，當水位上升至出水管11時，過濾水就流入清水池。
濾池剛投入運行時，濾料層較清潔，但當運行到一定的時間之后，由于濾料層中固體顆粒雜質的逐漸增多，因此水頭損失也隨之增加，水位就沿著虹吸上升管慢慢升高，當水頭損失增大到一定程度之后，使虹吸上升中的水位升高到虹吸輔助管20管口時，水便從輔助管12中急速流下，依靠水流的挾氣和引射作用，通過抽氣管13不斷帶走虹吸管中的空氣，使虹吸管形成真空，虹吸上升管中的水便大量地越過管頂，沿虹吸下降管14落下，這時，就開始了反沖洗過程。沖洗水箱的水經過連通渠、集水區和配水系統從下而上沖洗濾層料層，沖洗的廢水通過虹吸管，流人排水井15，從水封堰18溢流至溝渠。在沖洗過程中，水箱的水位逐漸下降，約沖洗5 min左右，水箱水位下降到虹吸破壞器16緣口以下時，虹吸破壞管17會把器內的存水吸光，露出管口，空氣迅速從虹吸破壞管進入虹吸管頂，虹吸即被破壞，沖洗過程就此結束，過濾又重新開始。
在濾池的運行過程中，遇到出水水質不理想，或是濾層阻力過大，這時，可以進行人工強制反沖洗。當打開人工強制反沖洗壓力管20閥門，通過壓力水抽走虹吸管的空氣，即可達到人為的強制沖洗的目的。該設備配兩罐一套，采用全水力全自動控制，運行、操作、維護簡便。

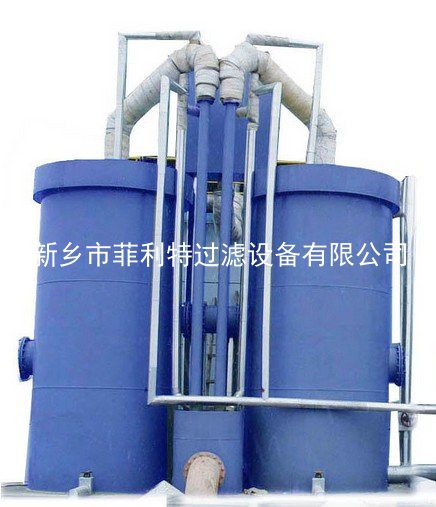

重力無閥過濾器-青島水處理過濾器
應用范圍
廣泛應用于水源(江河、湖泊、地下水、自來水二次凈化)的過濾處理，循環冷卻水凈化及工業、生活污廢水的處理。
技術規格表
|
型號 |
流量 (t/h) |
設備直徑
(Ф) |
DN1 |
DN2 |
DN3 |
DN4 |
重量 |
|
|
凈重 |
運行重量 |
|||||||
|
DLGW-1100/15 |
15 |
1100 |
100 |
80 |
80 |
200 |
2890 |
13000 |
|
DLGW -1300/20 |
20 |
1300 |
100 |
80 |
80 |
200 |
3280 |
17000 |
|
DLGW -1500/30 |
30 |
1500 |
125 |
100 |
80 |
250 |
3942 |
24000 |
|
DLGW -1800140 |
40 |
1800 |
150 |
100 |
80 |
300 |
4580 |
32000 |
|
DLGW -2000/50 |
50 |
2000 |
150 |
125 |
80 |
350 |
5230 |
40000 |
|
DLGW -2200/60 |
60 |
2200 |
150 |
125 |
80 |
350 |
5870 |
47000 |
|
DLGW -2500/80 |
80 |
2500 |
200 |
150 |
100 |
400 |
7220 |
61000 |
|
DLGW -2800/100 |
100 |
2800 |
200 |
200 |
100 |
400 |
9450 |
75000 |
|
DLGW -3000/120 |
120 |
3000 |
250 |
200 |
100 |
500 |
107500 |
9200 |
|
DLGW -3000/150 |
150 |
3000 |
250 |
200 |
100 |
500 |
118100 |
110000 |
