產品介紹

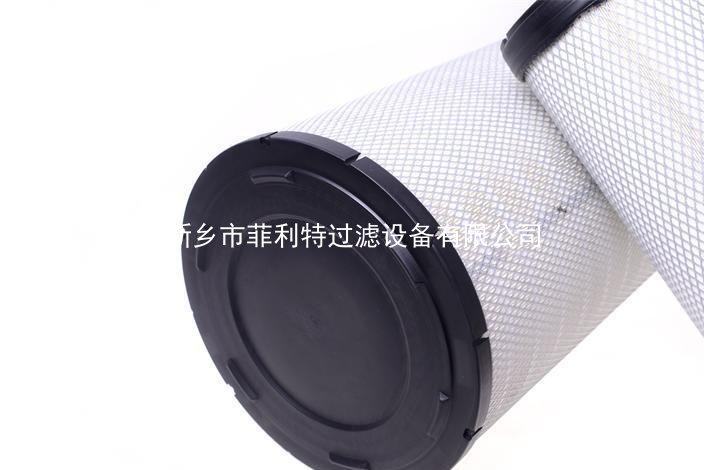

EF1-25液壓空氣濾清器 EF系列液壓空氣濾清器 產品簡介：

 EF1-25液壓空氣濾清器的結構由空氣過濾和加油過濾兩部分組成。不僅可以防止加油過程中混入看顆粒雜質，從而簡化了油箱的結構，又有利于油液的凈化。

該產品采用了銅基粉末冶金燒結過濾片，與非金屬過濾器相比，具有過濾精度穩定，強度大，蘇興強，拆洗方便，并能承受熱應力與沖擊及高溫下正常工作等特點。多年來已為許多液壓系統油箱配套使用。

性能特點

1.該系統濾芯的濾床組合預過濾層、超細纖維層、支撐層、過濾層和重力沉降層等組成。
2.使壓縮機輸出空氣中3μm以上的固體顆粒能全部被濾除，而極微小的約0.01-1μm的油水氣溶解體在通過濾芯時被凝聚成較大的油滴。
3.積聚在濾芯底部，再通過濾芯底部凹處的回油管虹吸返回至潤滑系統從而使壓縮機排出更加純凈，無油的壓縮空氣。

技術參數

型號：EF1-25

加油流量Filter Flow（L/min）：9

油過濾流量Air Flowrate（L/min）：65

油過濾面積Oil Filter area（c㎡）：80

螺紋Screw（四只均布）（mm）：M4×10

空氣過濾精度：0.279

油過濾精度：125（μm）（120目/英寸）（可根據用戶要求）

注：1.若使用介質為水-乙二醇則在型號后面加●BH。例：EF3-40●BH

2.空氣流量為15m/s空氣流速時的值。

3.如EF1-25,1代表型號，25是代表空氣過濾口徑及加油口徑為25mm。

4.空氣過濾片采用銅基粉末冶金。

5.如有特殊規格及要求，可定做。

選用參數：液壓空氣濾清器工作時空氣流速越低?？刮圻^(guò)濾能力就越好，故在選用液壓空氣濾清器時應有一定的裕度，一般選用空氣流量泵排量的1.5倍左右

應用領域

1、當液壓系統工作時油面時而上升或下降，上升時由里向外排除空氣，下降時由外向里吸入空氣。為凈化油箱內油液，在郵箱蓋板上垂直安裝空氣濾清器，就可以過濾吸入的空氣；同時空氣濾清器又是注油口，注入的心工作油液，須經過濾再進油箱，從而濾除了油液內的贓物顆粒。

2、在液壓系統中，凈化工作油是相當重要的環節?？諝鉃V清器能保持油箱內油液的清潔，既可以防止贓物顆粒從外部進入油箱，又能延長油液及元件的工作性質周期和使用壽命，從而了液壓系統的正常工作。此外，液壓系統工作時空氣濾清器能維持油箱內的壓力和大氣壓力平衡，以避免泵可能出現空穴現象。
